TOLERANZEN

TOLERANZEN

Wir fertigen unsere Werkzeuge entsprechend DIN 1688, Blatt 4

Nachfolgend finden Sie die Details entsprechend der Norm.

Bei Druckgussteilen aus Leichtmetallegierung sind die Maßabweichungen im Wesentlichen abhängig von:

  1. der Maß- und Funktionsgenauigkeit der Druckgießform, gekennzeichnet durch den Genauigkeitsgrad
  2. der Lage der Formteilung, gekennzeichnet durch die Unterteilung in formgebundene und nicht formgebundene Maße (siehe DIN 1680, Blatt 1)
  3. der Gussteilgestalt bzw. Gussteilgröße, gekennzeichnet durch die Raumdiagonale und
  4. der Größe der Nennmaße

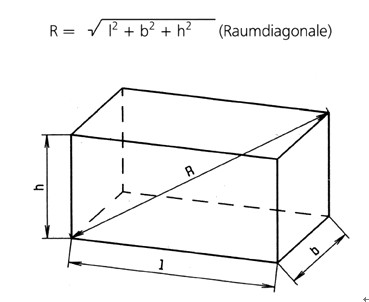

Bestimmung der Raumdiagonale:

Die Raumdiagonale R wird durch die größte Ausdehnung des Gussstückes bestimmt. Sie wird errechnet aus den Nennmaßen des prismatischen Hüllkörpers, der das beliebig geformte Gussstück begrenzt.

Toleranzen für Druckguss (DIN 1688, Blatt 4)

Achtung: Normenzitierung ohne Gewähr

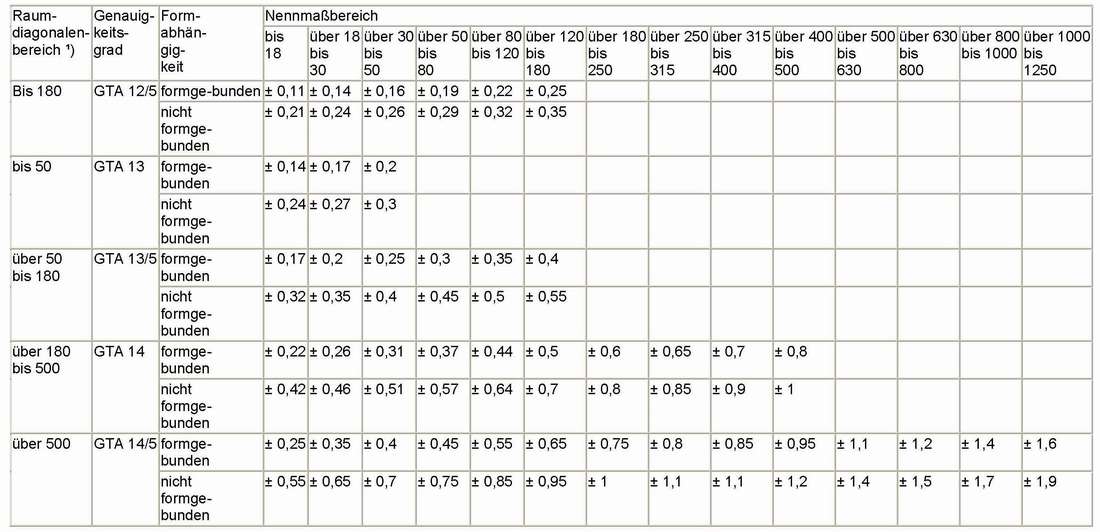

Tabelle 1.

Gussfreimaßtoleranzen für Längenmaße (Längen, Breiten, Höhen, Mittenabstände, Durchmesser, Rundungen)

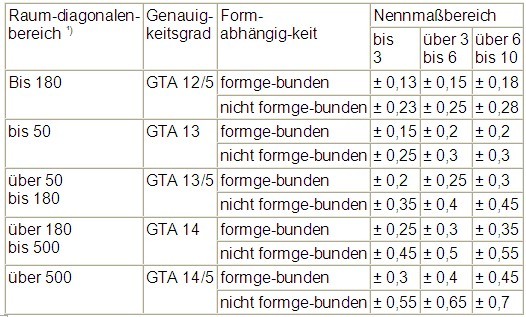

Tabelle 2.

Gussfreimaßtoleranzen für Dickenmaße (Wanddicken, Stege, Rippen)

Formgebundene Maße sind jeweils Maße im gleichen Werkzeugteil.

Nicht formgebundene Maße sind Maße, die durch das Zusammenwirken beweglicher Werkzeugelemente geformt werden, z.B. Wanddicken- und Bodendickenmaße oder Maße, welche durch Beilagen oder Schieber beeinflußt werden.
